技術要點：注塑模具冷卻系統是影響模具壽命和生產效率的關鍵因素。中正通工作室基于10年模具設計經驗，為您詳細解析隔水片與冷卻管的設計規范與應用要點，幫助您優化模具冷卻系統設計。
隔水片是模具冷卻系統中的重要部件，主要用于直徑較大的水井（一般?10mm以上），其設計直接影響冷卻效率和模具使用壽命。
適用尺寸： 主要適用于?10mm以上直徑的水井
材質要求： 建議使用不銹鋼或銅質材料，防止腐蝕
厚度要求： 標準厚度1.0-2.0mm，特殊需求可定制
精度要求： 加工精度±0.1mm，確保密封效果
定位槽設計： 隔水片必須設置定位槽，確保安裝位置準確，防止移位導致漏水。
結構要求： 推薦使用一體式結構，避免隔水片與堵頭分體式設計，可有效防止竄水現象。
密封性能： 配合面需精加工，確保與模具配合緊密，防止冷卻水泄漏。

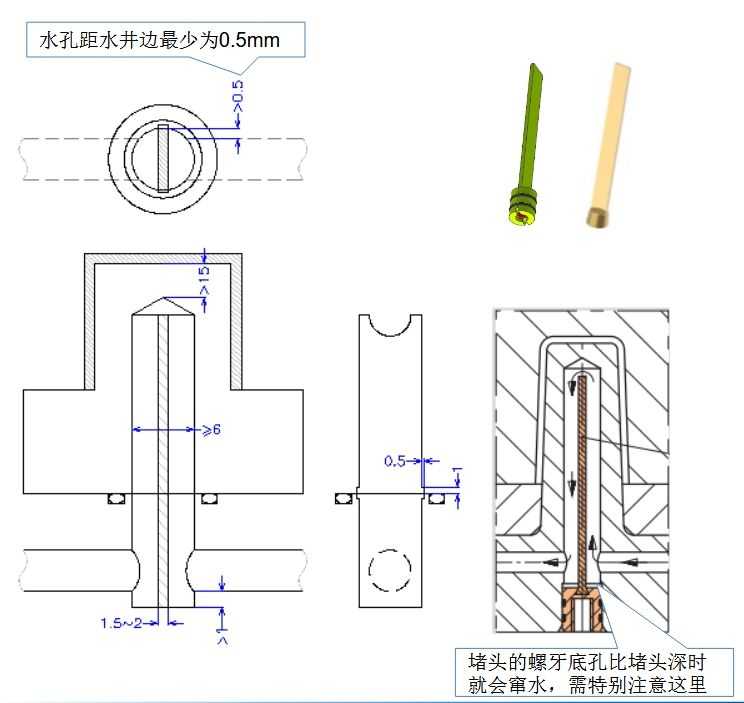

圖1：隔水片結構設計示意圖，展示定位槽和安裝位置
冷卻管適用于直徑較小的水井（一般?10mm以下），其設計需兼顧冷卻效率和制造可行性。
適用直徑： ?10mm以下水井，常用?6mm、?8mm
噴管內徑： ≥3mm，確保足夠的水流量
材質要求： 銅管或不銹鋼管，耐腐蝕性好
壁厚要求： 標準壁厚1.0-1.5mm，兼顧強度與導熱性
流量控制： 冷卻管內徑不宜過小，避免水流阻力過大影響冷卻效果。
布局優化： 根據產品形狀和熱量分布，合理布置冷卻管走向。
連接方式： 采用標準螺紋連接，便于安裝和維護。

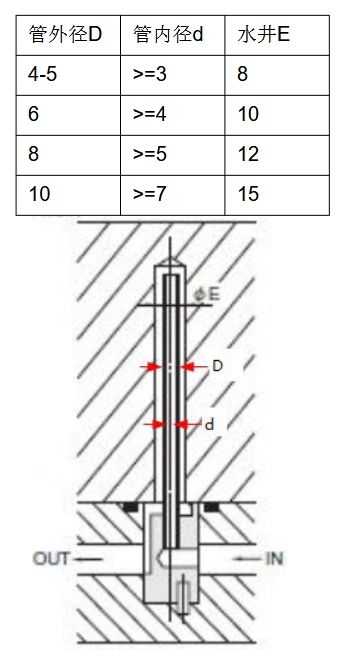

圖2：冷卻管安裝布局示意圖，展示標準尺寸和連接方式
| 對比項目 | 隔水片 | 冷卻管 |
|---|---|---|
| 適用水井尺寸 | ?10mm以上 | ?10mm以下 |
| 結構特點 | 平板式，帶定位槽 | 管狀，可彎曲 |
| 安裝難度 | 較簡單，定位安裝 | 較復雜，需管道連接 |
| 維護便利性 | 拆卸方便，易于清理 | 需專業工具拆卸 |
| 制造成本 | 較低 | 較高 |
水井規劃： 在模具設計初期就要規劃冷卻水路布局
標準化： 盡量采用標準尺寸的隔水片和冷卻管，降低采購成本
壓力測試： 安裝完成后必須進行水路壓力測試，確保無泄漏
定期維護： 建議每6個月清理一次冷卻系統，防止水垢堵塞
問題1：竄水
原因：分體式設計或密封不嚴
解決方案：采用一體式結構，提高加工精度，增加O型圈密封
問題2：冷卻不均
原因：隔水片安裝位置不當
解決方案：優化隔水片布局，增加導流結構
問題1：流量不足
原因：內徑過小或水路堵塞
解決方案：確保內徑≥3mm，定期清理水路
問題2：連接處漏水
原因：螺紋配合不良
解決方案：使用標準螺紋規格，加裝密封墊圈
